Exercice 1

Soit le Profilé métallique laminé HEA 180 fléchi.

• Si la nuance d’acier est S235.

               Classifier le profilé et calculer son moment de résistance (γ_M0=1.1).

• Si on change la nuance d’acier, on prend S355.

               Refaire la classification et calculer son moment de résistance (γ_M0=1.1).

Exercice 2

Une poutre est réalisée à partir d'un profilé IPE 100 que l'on a renforcé avec deux plats de dimensions (55 x 4) mm².

1. Calculer son moment résistant élastique. L’acier est S235

Exercice 3

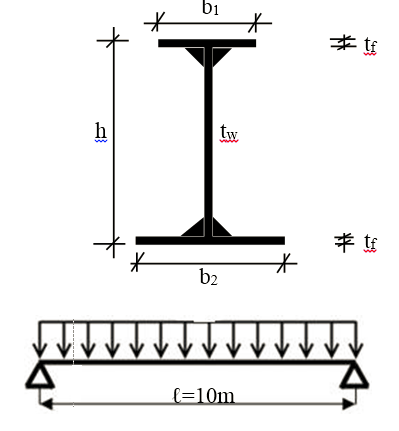

Soit un profil PRS dont la section est indiquée sur la figure ayant comme dimensions: h=600mm ; b₁=170mm ; b₂=340mm; t_w=6,6mm ; t_f=11,5mm; a=8mm. L’acier est S235.

 Ce profilé est utilisé pour réaliser une poutre sur 2 appuis simples d’une portée de10m.

1. Donner la classe du profil métallique.
2. Calculer son moment résistant.
3. Calculer la charge q en KN/m qui peut être appliquée à cette poutre.

Exercice 4

Soit une console d’une voie de roulement d’un pont roulant sollicitée par une charge mobile produisant un effort tranchant maximal de valeur V_sd=450KN

Déterminer le profilé en acier S235 de la série HEA nécessaire pour transmettre cet effort.
