Le standard XMI

Plan

Introduction

les modèles n’ont été présentés que par le biais de leur métamodèle.
ils restent des entités théoriques abstraites fortement volatiles et ne peuvent être ni stockés ni échangés sur un support informatique.
Il est bien difficile dans ces conditions de parler de pérennité.

La solution

L’OMG propose les standards :
- XMI (XML Metadata Interchange)
- DI (Diagram Interchange)
qui permettent le support informatique des modèles pour le stockage et l’échange.
Pour ces standards, l’OMG a choisi de s’appuyer sur le format W3C XML.
qui est considéré comme le format international d’échange de données.

Le format XML

Documents bien formés :Un document XML bien formé est un document textuel structuré par un ensemble de balises ouvertes et fermées.

Exemple

<Livre titre=’MDA’>
		<Auteur prenom=’xavier’ nom=’blanc’></Auteur>
		<Chapitre numero=’4’ titre=’Modèles en XML’>
				.
				.
				.
		</Chapitre>
		</Livre >

Documents valides : un document valide doit respecter une structure préétablie d’un ensemble de balises.
Une telle structure préétablie peut, en reprenant l’exemple précédent, spécifier que la balise Chapitre soit obligatoirement incluse dans la balise Livre.
Le standard XML propose des moyens pour définir ces structurations de balises, notamment via les DTD et XML Schéma.

DTD (Document Type Definition)

Une DTD est un document textuel qui permet de spécifier une structuration d’un ensemble de balises en définissant leurs relations d’inclusion.
Le mot-clé ELEMENT permet de définir une balise. Il doit être suivi du nom de la balise et de l’ensemble des balises contenues.
Le mot-clé ATTLIST permet de définir un ensemble d’attributs associés à une balise.
Ce mot-clé doit être suivi du nom de la balise qui contiendra les attributs puis de la liste des attributs.
Exemple
```
		<!ELEMENT Livre (Chapitre) >
		<!ATTLIST Livre titre CDATA>
```

XML Schema

Les schémas XML ont été standardisés par le W3C pour remplacer les DTD en raison de leur souplesse pour définir des structurations de balises XML.
Exemple
```
		<element name=’Livre’>
		<complexType>
		<sequence>
		<element ref=’Chapitre’></element>
		</sequence>
		</complexType>
		</element>
```

Autres techniques XML

Namespace XML

Les namespace sont utilisés pour regrouper différentes balises ayant une signification commune.
Un namespace est défini simplement par une URL.
Par exemple, l’OMG a défini l’URL http://org.omg/UML/1.3 pour le namespace des balises UML1.3.
Exemple
```
	<document xmlns:uml13="http://org.omg/UML/1.3">
	<uml13:Class>
	</uml13:Class >
	</document>
```
ou uml13:alias du namespace.

XSLT (eXtensible Stylesheet Language Transformations)

Le W3C a proposé le standard XSLT (eXtensible Stylesheet Language Transformations) pour élaborer des transformations de documents XML.
L’approche définie dans ce standard permet de spécifier des transformations de documents XML à l’aide de templates.
Le standard XSLT est utilisé, par exemple, pour transformer les documents XML en documents HTML afin de rendre les documents XML présentables dans les navigateurs Web.

Exemple

<template match="/Livre">
	<HTML>
	<HEAD>
	Page correspondant au livre

[ Sommaire ]

XMI (XML Metadata Interchange)

L’objectif premier de XMI est de définir un moyen permettant de représenter un modèle sous forme de document XML.
XMI permet de définir les structurations de balises nécessaires et suffisantes à la représentation des modèles au format XML.
Pour définir ces structurations de balises XMI s’appuie sur
- l’alignement existant entre les modèles et leur métamodèle.
- et les documents XML et leur structuration.

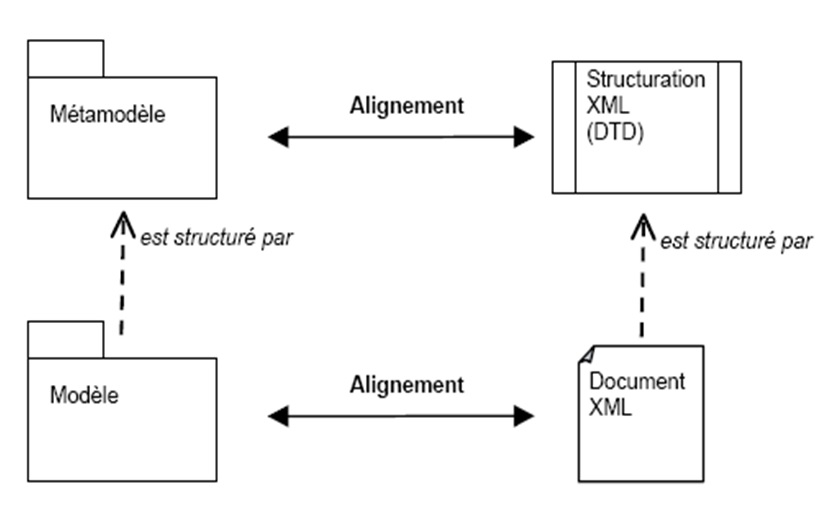

  Alignement entre métamodèle/modèle et DTD/document XML:

Règles de génération des balises XML

L’alignement des métamodèles et des structurations de balises XML permet à XMI de définir un ensemble de règles de génération automatique de structuration de balises XML à partir d’un métamodèle.

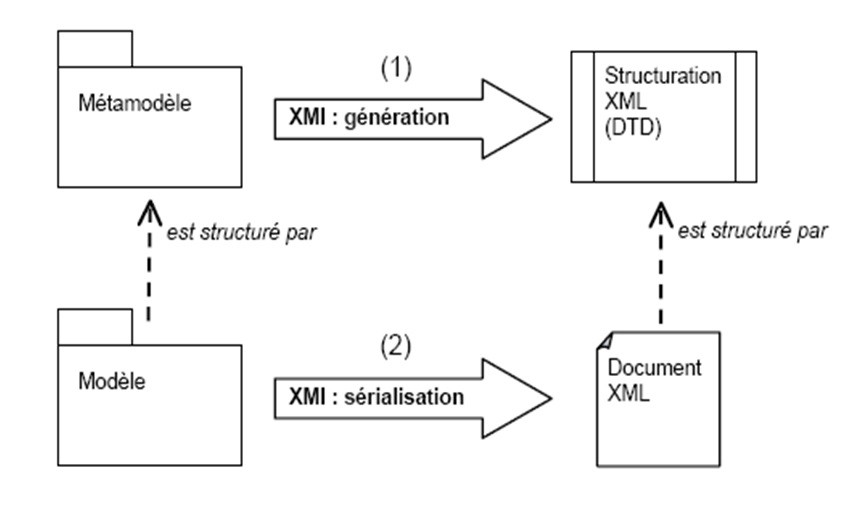

XMI et la structuration de balises XML

Exemple de règles XMI de génération de DTD à partir d’un métamodèle MOF1.4

Toute métaclasse fournit la définition d’une balise ayant comme nom le nom de la métaclasse.
Tout méta-attribut d’une métaclasse fournit la définition d’une balise ayant comme nom le nom du méta-attribut.
Toute métaréférence d’une métaclasse fournit la définition d’une balise ayant comme nom le nom de la métaréférence.
Toute méta-association entre deux métaclasses fournit la définition d’une balise ayant comme nom le nom de la méta-association.

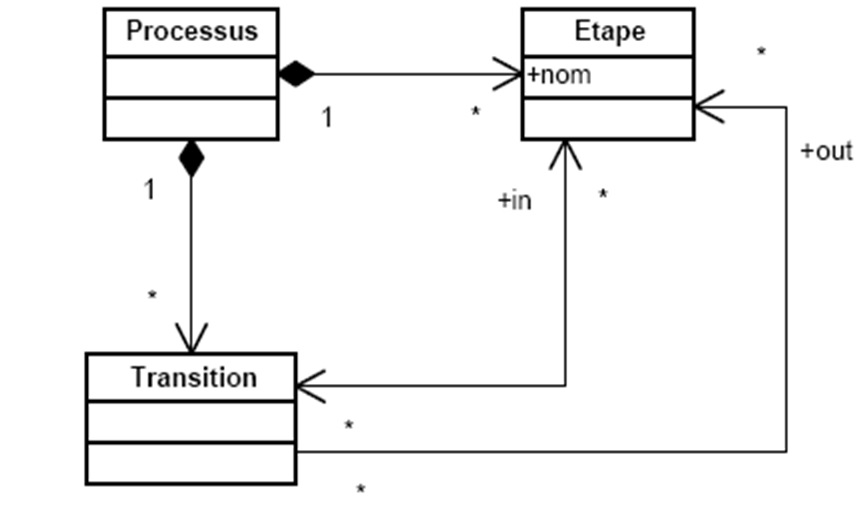

Exemple : métaModèle

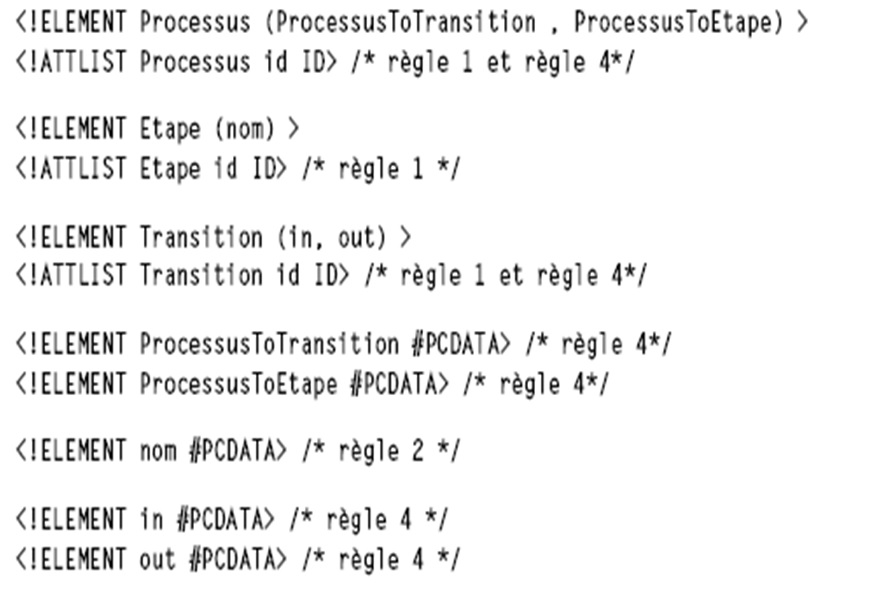

La DTD correspondante :

En résumé

Le standard XMI permet de représenter n’importe quel modèle sous forme de document XML.
Le principe de fonctionnement de XMI consiste : à générer automatiquement une spécification de structuration de balises XML (DTD ou XML Schema) à partir d’un métamodèle.
XMI est donc considéré comme le standard assurant l’interopérabilité minimale pour l’échange des modèles entre outils.
