UMTS/FT/DI                         Ingénierie des Systèmes Répartis                         Master1 :RISR

Fiche TD_5_OCL

Exercice 1

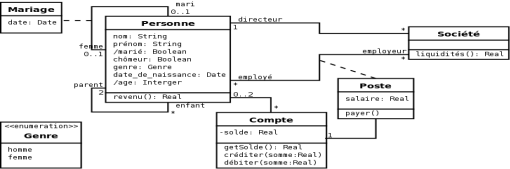

Soit le diagramme de classes suivant :

Exprimez les contraintes suivantes en OCL :

1. Dans une société, le directeur est un employé, n’est pas un chômeur et doit avoir plus de 40 ans. De  plus, une société possède exactement un directeur et au moins un employé.

2. Une personne considérée comme au chômage ne doit pas avoir des revenus supérieurs à 100 €. 3. Une personne possède au plus 2 parents (référencés) .

4. Si une personne possède deux parents, l’un est une femme et l’autre un homme.

 5. Tous les enfants d’une personne ont bien cette personne comme parent et inversement.
