UTMS\FT\DI                                  Ingénierie de Systèmes Répartis                RISR1 : ISR

Fiche_TD4 -Rappel diagramme des cas d’utilisation

1. Qu’est ce qu’un cas d’utilisation?

Un cas d’utilisation (use case) représente un ensemble de séquences d’actions réalisées par le système et  produisant un résultat observable intéressant pour un acteur particulier, il modélise un service rendu par le  système. Il exprime les interactions acteurs/système et apporte une valeur ajoutée « notable » à l’acteur  concerné.

Exemples: Achat billet, Ouverture compte, Livraison Client,Traiter commande, établir facture… 2. Acteur

Un acteur représente le rôle joué par quelque chose ou quelqu’un se trouvant dans l’environnement du  système étudié.il est en relation avec le métier de l’entreprise et interagit avec le système dans différents  cas d’utilisation , Il peut être un élément de la structure de l’entreprise tel qu’une direction, un service ou  un poste de travail

2.1 Types d’acteurs

Par défaut, le rôle d’un acteur est « principal ». Si ce n’est pas le cas on peut indiquer le rôle « secondaire  » sur l’acteur, Si un acteur a pour rôle unique de consommer des informations du système sans modifier  l’état de celui-ci au niveau métier alors son rôle est secondaire. Un acteur peut aussi être un périphérique  externe ou un système externe.

3. La portée des cas d’utilisation :

Les Cas d’utilisation interviennent tout au long du cycle de vie d’un projet

Exemple : DCU fig 2

4. Realation entre cas d’utilsation

1. Inclusion entre cas d’utilisation

Identifiez une partie commune aux différents cas d’utilisation et factorisez-la dans un nouveau cas  inclus dans ces derniers.

A « include » B : Lorsque A est sollicité, B l’est obligatoirement, comme une partie de A Fig3 2. Extension entre cas d’utilisation

On dit qu’un cas d’utilisation A étend un cas d’utilisation B lorsque le cas d’utilisation A peut être  appelé au cours de l’exécution du cas d’utilisation B. Exécuter B peut éventuellement entraîner  l’exécution de A : contrairement à l’inclusion, l’extension est optionnelle. Cette dépendance est  symbolisée par le stéréotype << extend >>

Fig4

3. Relation de généralisation

Un cas A est une généralisation d’un cas B si B est un cas particulier de A. la consultation d’un  compte via Internet est un cas particulier de la consultation. Cette relation de

généralisation/spécialisation est présente dans la plupart des diagrammes UML et se traduit par le  concept d’héritage dans les langages orientés objet.

5. Relations entre acteurs

La seule relation possible entre deux acteurs est la généralisation : un acteur A est une  généralisation d’un acteur B si l’acteur A peut être substitué par l’acteur B. Dans ce cas, tous les  cas d’utilisation accessibles à A le sont aussi à B, mais l’inverse n’est pas vrai.

.

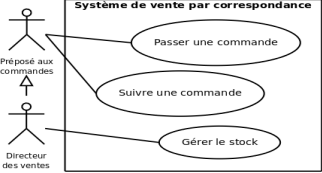

Par exemple, la figure montre que le directeur des ventes est un préposé aux commandes avec un  pouvoir supplémentaire : en plus de pouvoir passer et suivre une commande, il peut gérer le stock. Par  contre, le préposé aux commandes ne peut pas gérer le stock.

Exercice01 :

1°) Dans un établissement scolaire, on désire gérer la réservation des salles de cours ainsi que du matériel  pédagogique (ordinateur portable ou/et Vidéo projecteur).Seuls les enseignants sont habilités à effectuer  des réservations (sous réserve de disponibilité de la salle ou du matériel).Le planning des salles peut quant  à lui être consulté par tout le monde (enseignants et étudiants).Par contre, le récapitulatif horaire par  enseignant (calculé à partir du planning des salles) ne peut être consulté que par les enseignants. Enfin, il  existe pour chaque formation un enseignant responsable qui seul peut éditer le récapitulatif horaire pour  l’ensemble de la formation.

Modéliser cette situation par un diagramme de cas d’utilisation ?
