UTMS\FT\DI                 Ingénierie des Systèmes Répartis                         RISR1 : ISR

Fiche_TD2_Diagramme de classes

Ex01

Un ordinateur est composé d'un ou plusieurs moniteurs, d'un boîtier, d'une souris optionnelle et d'un clavier.  Un boîtier a un châssis métallique, une carte mère, plusieurs barrettes de mémoire (RAM, ROM et cache), un  ventilateur optionnel, des supports de stockage (disquette, disque-dur, CD-ROM, DVD-ROM...), et des cartes

périphériques (son, réseau, graphique...). Un ordinateur possède toujours au moins un lecteur de disquette  ou un disque-dur.

Construire le diagramme de classes correspondant

Exo 02 : L'université comporte des personnels administratifs et techniques, des enseignants, des étudiants et  des chercheurs (qui sont tous des personnes). Certains étudiants peuvent être des chercheurs (les  doctorants) ou des enseignants (les assistants enseignants). Certaines personnes (étudiants ou non) peuvent  être à la fois chercheurs et enseignants.

Construire le diagramme de classes correspondant

Exo 3 : Déterminez la relation statique appropriée (généralisation, composition, agrégation ou  association) dans chaque phrase de l’énoncé précédent. Dessinez le diagramme de classes  correspondant.

1. Un pays possède une capitale.

2. Un fichier contient des enregistrements.

3. Un dessin est soit du texte, soit une forme géométrique, soit un groupe de dessins. 4. Un chemin est un répertoire avec éventuellement un nom de fichier.

Exo 4

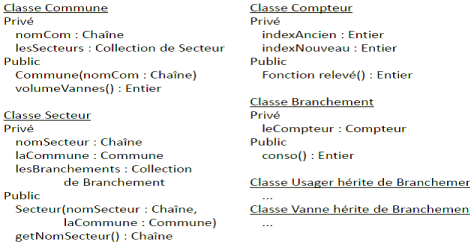

Construire le diagramme de classes correspondant
